10 Zoll P-CAP kapazitiver 10-Punkt-Touch + IP65-Frontblende — ein Intel® Celeron® J1900 Industrie-Panel-PC
Der EPC-S1062A Industrie-Panel-PC ist eine hochzuverlässige Embedded-Computing-Plattform für Industrieumgebungen mit zahlreichen Schnittstellen und unbeaufsichtigtem Betrieb. Er nutzt ein 10-Zoll-4:3-Industrie-XGA-TFT-LCD mit projiziert-kapazitivem P-CAP 10-Punkt-Touch und einer IP65-Frontblende und eignet sich für Fabrik, Lager, Transport und andere anspruchsvolle Feldumgebungen. Die Kern-Rechenleistung basiert auf der modularen EPC-106A-Architektur mit einem Intel® Celeron® J1900 Quad-Core-Prozessor, zwei Gigabit-Ethernet und umfangreichem Industrie-I/O und unterstützt 9-36V Weitbereichs-DC-Eingang. Durch die Kombination von FlexCore™ Modular-Architektur und SafeCore™ Zuverlässigkeitsverbesserung erreicht er hohe Wartbarkeit und langfristige Zuverlässigkeit für Industriesteuerung, Datenerfassung und HMI-Anwendungen.
10 Zoll P-CAP Industrie-Touchscreen + IP65-Frontblende + FlexCore™ Modular — die Standardantwort für Industrie-HMI / Vor-Ort-Visualisierung.
Projiziert-kapazitiver Touch (P-CAP) mit 10-Punkt-Multitouch, XGA TFT LED LCD 1024 × 768 Auflösung, 300-350 cd/m² Standard-Industriedisplay (500-1000 nits Hochhelligkeit optional). 50.000 Stunden Backlight-Lebensdauer.
IP65-zertifizierter Frontblenden-Schutz mit hochfester 6061-Aluminiumlegierung + Blechkonstruktion. Widersteht Industriestaub, Öl und Washdown-Sprühnebel für langfristig stabilen Betrieb.
Intel® Celeron® J1900 4C/4T mit 2.0 GHz Basistakt. Native Windows-7-Unterstützung macht ihn zur ersten Wahl für die Kompatibilität mit Altsystemen.
Unterstützt eingebaute Panel-Montage (10 Zoll Standard-Ausschnitt) und Standard-VESA 75×75 Wandmontage und deckt sowohl schrankintegrierten als auch freistehenden Wandeinsatz ab.
Trennbares Touchscreen- und Mainboard-Design: Der Bildschirm bleibt langfristig wartbar, während das Mainboard projektbezogen aufgerüstet wird. Ein Formfaktor deckt CPU-Varianten von i3 bis i7 / J1900 bis J6412 ab und senkt die Wartungskosten durch Plattformisierung.
1× USB 3.0 + 5× USB 2.0 + 4× RS-232 + 2× RS-485 + 2× GbE + HDMI + VGA + Audio. Außergewöhnlich umfangreiche serielle Ressourcen.
1× Mini-PCIe-Erweiterungssteckplatz mit optionalen Dual-Band-Wi-Fi- / Bluetooth- / 4G- / 5G-Kommunikationsmodulen, flexibel anpassbar an Werkstatt-Funkvernetzung und Fernüberwachung.
3-poliger steckbarer Phoenix-Anschluss mit 9-36V DC Weitbereichseingang. Vierfachschutz gegen Überspannung / Überstrom / Verpolung / Surge.
Ein druckgegossener Rippenkühlkörper aus hochfester 6061-Aluminiumlegierung mit null beweglichen Teilen — wartungsfrei, staub- und vibrationsbeständig.
Basiert auf der FlexCore™ Vier-Element-Architektur: i-Core + i-Function-Erweiterung + i-Connect-I/O + Smart Thermal. Einheitliche Schnittstelle · einheitliche Struktur · einheitliche Stromversorgung · freie Erweiterung.
Vier koordinierte Schutzmechanismen: ① Überspannungsschutz (Überspannung / Überstrom / Verpolung / Surge) + ② Backup-Stromversorgung (intelligenter Lithium-Akku-Ausfallpuffer) + ③ Power-Cycle-Steuerung (automatisches Einschalten nach Ausfall) + ④ System-Selbstwiederherstellung (Watchdog + Fehler-Neustart).
Datenblatt V1.0 · Aktualisiert 2026-03-20 · Aufgrund von Schwankungen am Chip-Markt können Schlüsselkomponenten geändert werden; endgültige Spezifikationen nach Bestätigung durch den Vertrieb.
| Parameter | Spezifikation |
|---|---|
| Prozessor | Intel® Celeron® J1900 |
| Kerne | 4 |
| Threads | 4 |
| Frequenz | 2.0~2.42 GHz |
| Cache | 2 MB L2 Cache |
| TDP | 10W |
| Grafik | Intel HD Graphics |
| Arbeitsspeicher | DDR3L 4~8 GB |
| Speicher | 1× mSATA SSD |
| Parameter | Spezifikation |
|---|---|
| USB 2.0 | 5 |
| USB 3.0 | 1 |
| RS232 | 2 |
| RS485 | 1 |
| VGA | 1 |
| HDMI | 1 |
| Gigabit-Ethernet | 2 × LAN |
| Audio | 3.5mm TRRS |
| Wi-Fi (optional) | Dual-Band 2.4G/5G Wi-Fi-Karte |
| Parameter | Spezifikation |
|---|---|
| Stromanschluss | 1× 3-poliger steckbarer Anschluss, 9~36V DC Weitbereichsspannung |
| ATX-Schalter | 1× ATX-Netzschalter |
| Einschaltmodus | AT/ATX-Modus-Schalter (integriert) |
| Parameter | Spezifikation |
|---|---|
| Abmessungen | 262.2 (L) ×209.4 (B) ×70.6 (H) mm |
| Einbaumaße | 241.5 (L) ×186.0 (B) mm (Panel-Ausschnitt) |
| Gewicht | 2.9 kg Nettogewicht |
| Gehäusematerial | hochfeste 6061-Aluminiumlegierung |
| Mechanische Struktur | Strangguss-Aluminium + Blech |
| Montage | Panel-Mount / VESA 75×75 Wandmontage |
| Reset-Schalter | 1× Reset-Schalter |
| TPM | TPM 2.0 |
| Watchdog | Hardware-Watchdog unterstützt |
| MTBF | 60.000 Std. |
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | 0~60℃ (Weitbereichstemperatur -40~80℃ optional) |
| Lagertemperatur | -10~70℃ (Weitbereichstemperatur -40~80℃ optional) |
| Relative Luftfeuchtigkeit | 10%~90%, nicht kondensierend |
| EMV | CE、FCC（EN 55032 & EN 55035） |
| EMV-Oberschwingungen | EN IEC 61000-3-2 |
| Parameter | Spezifikation |
|---|---|
| Displaygröße | 10 Zoll (4:3) |
| Displaytyp | XGA TFT LED LCD |
| Auflösung | 1024 × 768 |
| Farben | 16.2M |
| Helligkeit | 350 cd/m² |
| Kontrastverhältnis | 500:1 |
| Backlight-Lebensdauer | 50.000 Std. |
| Touch-Technologie | projiziert-kapazitiv (P-CAP), 10-Punkt |
| Touch-Schutzart | IP65 (Frontblende) |
| Parameter | Spezifikation |
|---|---|
| Windows | Windows 7 / Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
| Parameter | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| BIOS-Anpassung | BIOS / Boot-LOGO / OEM |

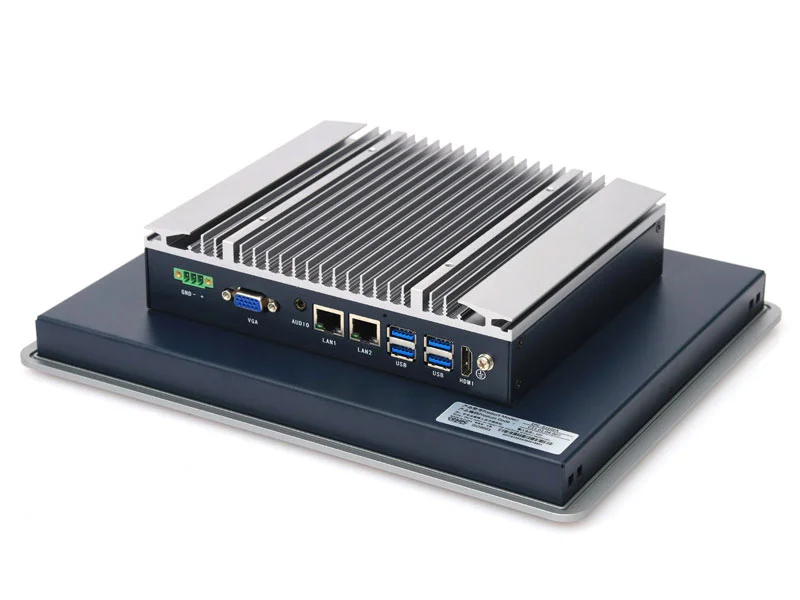

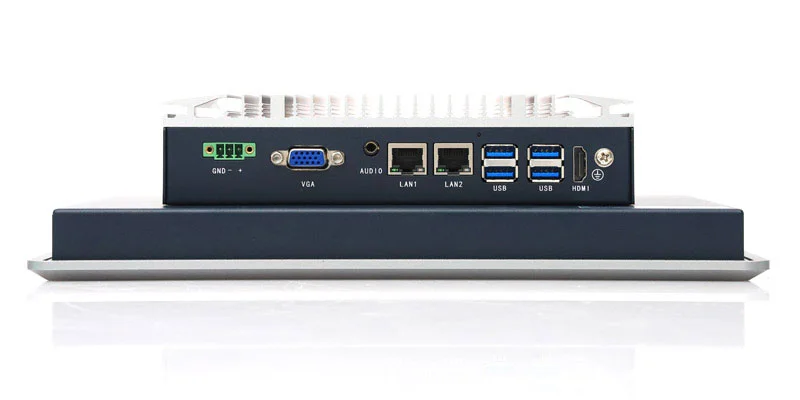

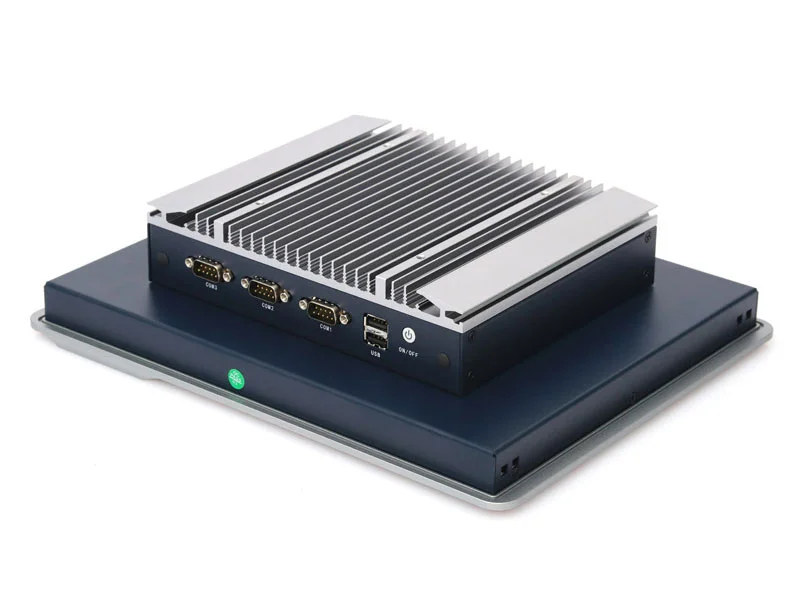

Alle I/O sind auf der Rückseite des Panel-PCs zentralisiert, sodass die Frontblende mit IP65 sauber bleibt – ideal für den Einbau in Bedienkonsolen.

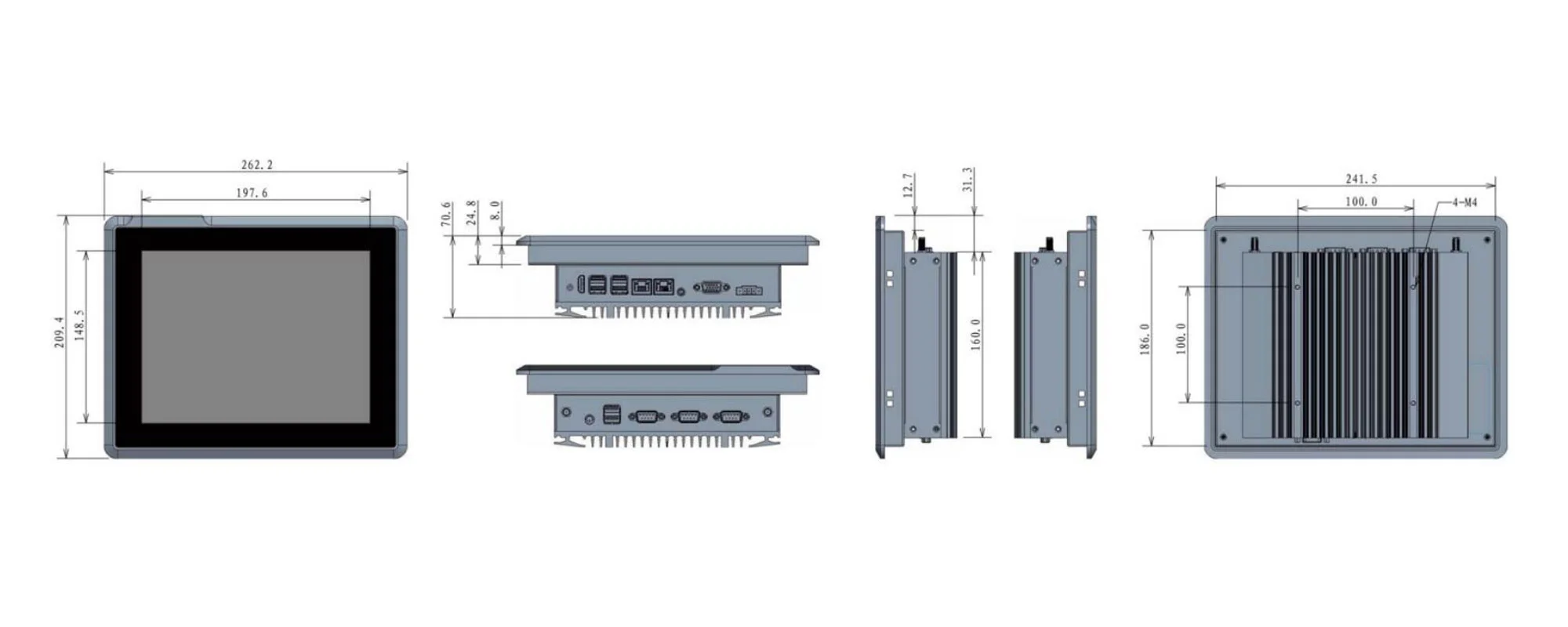

10 Zoll Standard-Ausschnitt · Panel-Mount + VESA 75×75 Doppelmontage.
Die folgenden Standardkonfigurationen können direkt bestellt werden; für kundenspezifische CPU- / Arbeitsspeicher- / Speicher- / I/O-Boards wenden Sie sich bitte an den Vertrieb.
| Nr. | Artikelnummer | Modell | Prozessor + Touchscreen | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | C20.01.01.001 | EPC-S1062A | Intel® Celeron® J1900，10 Zoll P-CAP | 4GB DDR3 | SSD 128GB |
| 02 | C20.01.01.002 | EPC-S1062A | Intel® Celeron® J1900，10 Zoll P-CAP | 8GB DDR3 | SSD 128GB |
Hinweis: Aufgrund von Schwankungen am Chip-Markt können Schlüsselkomponenten wie CPU, Arbeitsspeicher und Speicher geändert werden; bitte wenden Sie sich für Details an unser Vertriebsteam.
Basierend auf einem 10 Zoll P-CAP Industrie-Touchscreen + IP65-Schutz + Multi-Seriell-Erweiterung wird der EPC-S1062A breit in den folgenden 4 Arten von Industrieumgebungen eingesetzt.
Teilen Sie uns Ihren Projekthintergrund, Bildschirmgrößen-Bedarf, I/O- und Stromanforderungen sowie Bestellmenge mit – unsere Ingenieure antworten innerhalb von 24 Stunden mit vollständigem Datenblatt + Angebot + Prototyp-Evaluierungsplan.
