Bay-Trail-D Economy-Core
Intel® Celeron® J1900 Quad-Core / Vier-Thread, 2,0 GHz Basistakt. Native Windows-7-Unterstützung — erste Wahl für Altsysteme in der Industrie.
EPC-306A · INTEL® CELERON® J1900
Eine Economy-Embedded-Computing-Plattform für unbeaufsichtigte Multi-COM-Anwendungen in der Industrie
EPC-306A J1900 Quad-Core Embedded-Box-PC | 10× COM Economy erweitert
Der CESIPC EPC-306A ist eine hochzuverlässige Embedded-Computing-Plattform für Multi-Schnittstellen-Anwendungen im unbeaufsichtigten Betrieb in der Industrie. Angetrieben vom Intel® Celeron® J1900 Quad-Core-Prozessor, bietet er zwei Gigabit-Ethernet und umfangreiches Industrie-I/O (darunter 4× RS232 und 2× RS485), mit 9-36V Weitbereich-Gleichstromversorgung für anspruchsvolle industrielle Stromumgebungen. Er unterstützt drahtlose Kommunikationserweiterung und integriert die modulare FlexCore™ Architektur mit der SafeCore™ Zuverlässigkeitstechnologie — für stabilen Betrieb bei hoher Wartungsfreundlichkeit und Langzeitzuverlässigkeit, ideal für Industriesteuerung, Datenerfassung und ferngesteuerte Anlagen.
Typische Anwendungen
337Gehäuselänge (mm)
6× COMRS232×4 + RS485×2
J1900Quad-Core Economy
9-36VWeitbereichseingang
PRODUKT-HIGHLIGHTS
EPC-306A · Elf Kernmerkmale
Von der Kern-Rechenleistung bis zum industriellen Schutz — jede Designentscheidung verfolgt einen klaren Zweck.
Zwei Gigabit-Ethernet
2× Intel Gigabit-Ethernet für schnelle, stabile Industrievernetzung. Geeignet für die Koordination mehrerer Geräte über Industriekameras, SPS und SCADA.
Umfangreiches Industrie-I/O
1× USB 3.0 + 5× USB 2.0 + 4× RS-232 + 2× RS-485 + 2× GbE + HDMI + VGA + audio. Exceptionally rich serial-port resources.
Mini-PCIe Funkerweiterung
1× Mini-PCIe-Steckplatz mit optionalen Dualband-WLAN- / Bluetooth- / 4G- / 5G-Modulen, flexibel anpassbar an die Vernetzung vor Ort.
9-36V Weitbereich-Phoenix-Klemme
Eine 3-polige steckbare Phoenix-Klemme mit 9-36V DC Weitbereichseingang. Vierfacher Schutz gegen Überspannung, Überstrom, Verpolung und Überspannungsstöße — einfache und sichere Verdrahtung.
FlexCore™ modulare Hardware-Architektur
Aufgebaut auf der FlexCore™ Vier-Element-Architektur: i-Core Compute + i-Function Erweiterung + i-Connect I/O + Smart-Thermal-Steuerung. Einheitliche Schnittstellen, Struktur und Stromversorgung mit freier Erweiterbarkeit — ein Plattformansatz, der wiederkehrende Entwicklungs- und Wartungskosten senkt.
Lüfterlose Kühlung
Einteilige Druckguss-Rippenkühlung aus 6061 hochfester Aluminiumlegierung mit null beweglichen Teilen — wartungsfrei, staub- und vibrationsbeständig, für industrielle Dauerbelastung.
SafeCore™ industrielle Zuverlässigkeit
Vier zusammenwirkende Schutzmechanismen: ① Stromschutz (Überspannung / Überstrom / Verpolung / Überspannungsstoß) + ② Notstromversorgung (intelligente Lithium-Akku-Pufferung bei Stromausfall) + ③ Start/Stopp-Steuerung (automatisches Einschalten bei Spannungswiederkehr) + ④ System-Selbstwiederherstellung (Watchdog + Neustart bei Fehler).
Hardwareseitiges automatisches Einschalten
Eine eigenständige Strom-Logikschaltung löst das Einschaltsignal aus, ohne auf das BIOS angewiesen zu sein. Bei Spannungswiederkehr startet das System automatisch und hält unbeaufsichtigte Anlagen durchgehend in Betrieb.
IP65-Frontblende + Aluminium
6061 hochfeste Aluminiumlegierung + Blechkonstruktion für ein robustes Gehäuse in Industriequalität. Die IP65-Frontblende trotzt Staub und Spritzwasser, mit TPM 2.0 + Watchdog für zweifache Sicherheit.
Windows 7 / 10 Compatible
Native Windows-7-Unterstützung, zudem kompatibel mit Windows 10 und gängigem Linux — erfüllt Kompatibilitätsanforderungen für Altsysteme in der Industrie.

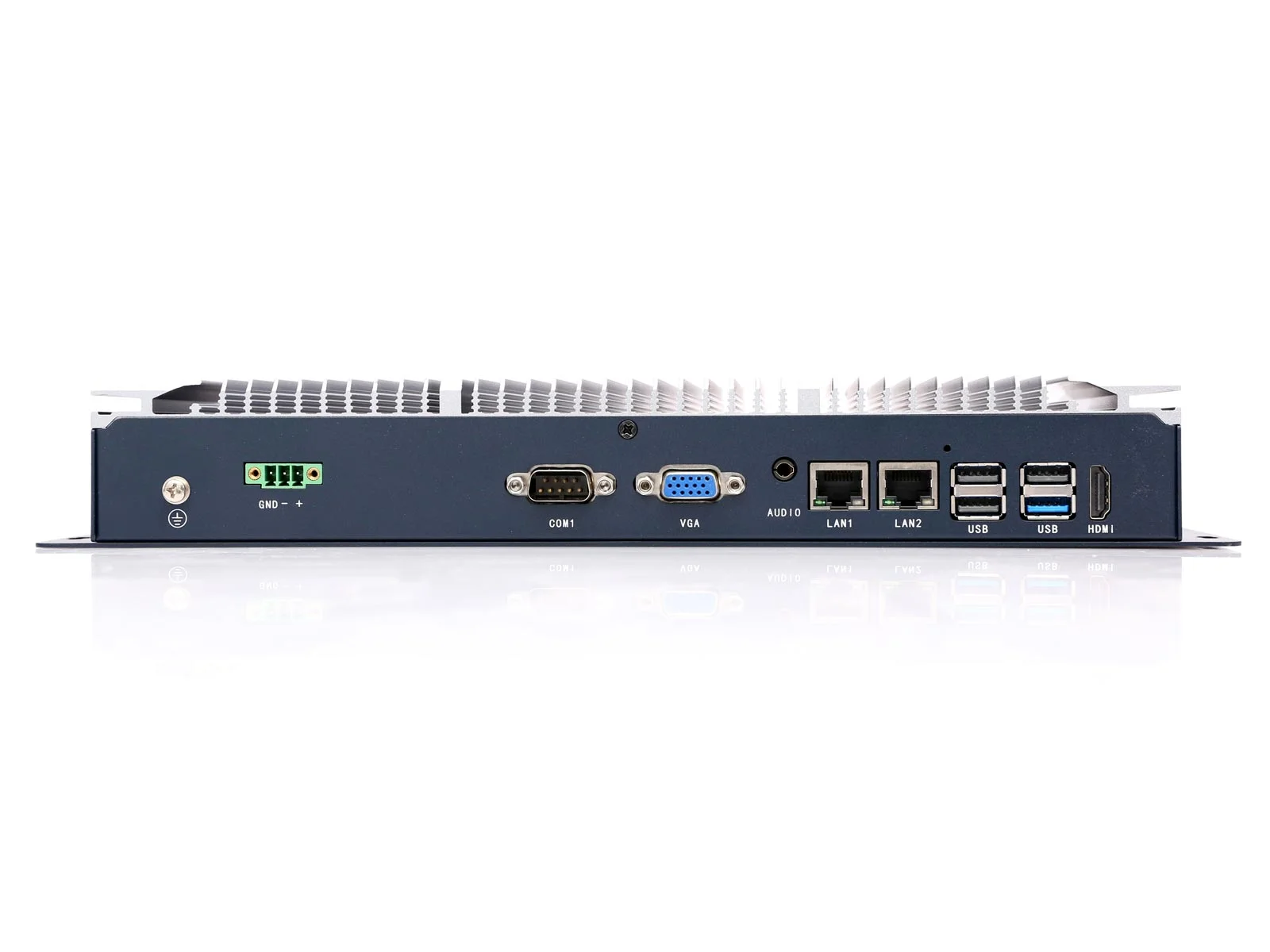

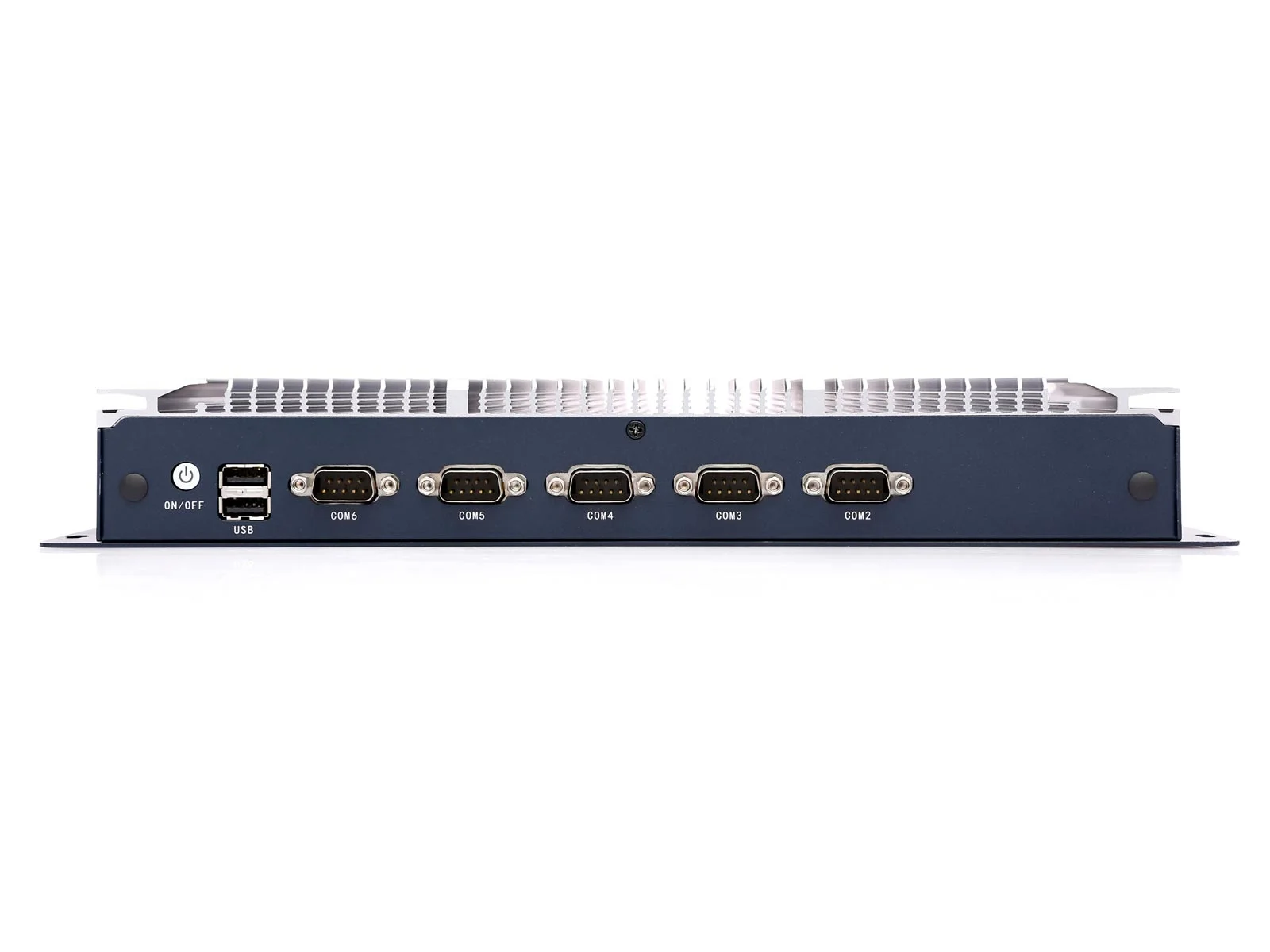

PRODUKTGALERIE
Produktgalerie
SPEZIFIKATIONEN
EPC-306A – Vollständige Spezifikationen
Datenblatt V1.0 · aktualisiert am 20.03.2026 · aufgrund von Marktschwankungen können sich zentrale Chips ändern; bitte mit dem Vertrieb bestätigen.
Kern-Hardware
| Merkmal | Spezifikation |
|---|---|
| Prozessor | Intel® Celeron® J1900 |
| Kerne | 4 |
| Threads | 4 |
| Taktfrequenz | 2.0~2.42 GHz |
| Cache | 2 MB L2 Cache |
| TDP | 10W |
| Grafik | Intel HD Graphics |
| Arbeitsspeicher | DDR3L 4~8 GB |
| Speicher | 1× mSATA SSD |
I/O-Anschlüsse
| Merkmal | Spezifikation |
|---|---|
| USB 2.0 | 5 |
| USB 3.0 | 1 |
| RS232 | 4 |
| RS485 | 2 |
| VGA | 1 |
| HDMI | 1 |
| Gigabit-Ethernet | 2 × LAN |
| Audio | 3.5mm TRRS |
| WLAN (optional) | Dualband-WLAN-Modul 2,4G/5G |
Stromversorgung
| Merkmal | Spezifikation |
|---|---|
| Stromanschluss | 3-poliger steckbarer Klemmenblock, 9–36V DC Weitbereichseingang |
| ATX-Schalter | 1× ATX-Netzschalter |
| Startmodus | AT/ATX-Moduswahl (integriert) |
Mechanik & Allgemein
| Merkmal | Spezifikation |
|---|---|
| Abmessungen | 337 (L)×160 (W)×47.5 (H)mm |
| Montagemaße | 327 (L)×100 (W)mm |
| Gewicht | 2,25 kg Nettogewicht |
| Gehäusematerial | 6061 hochfeste Aluminiumlegierung |
| Mechanischer Aufbau | Aluminium-Strangpressprofil + Blechkonstruktion |
| Montage | Halterungsmontage / VESA-Wandmontage |
| Reset-Taster | 1× Reset-Taster |
| TPM | TPM 2.0 |
| Watchdog | Hardware-Watchdog unterstützt |
| MTBF | 60.000 Std. |
Betriebsumgebung
| Merkmal | Spezifikation |
|---|---|
| Betriebstemperatur | 0~60℃ (Weitbereich -40~80℃ optional) |
| Lagertemperatur | -10~70℃ (Weitbereich -40~80℃ optional) |
| Relative Luftfeuchtigkeit | 10%~90%, nicht kondensierend |
| EMC | CE, FCC (EN 55032 & EN 55035) |
| EMV-Oberschwingungen | EN IEC 61000-3-2 |
Betriebssystem
| Merkmal | Spezifikation |
|---|---|
| Windows | Windows 7 / Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
Zertifizierungen & Konformität
| Merkmal | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| BIOS-Anpassung | BIOS / Boot LOGO / OEM |
I/O-LAYOUT
I/O-Layout Front- & Rückseite
4× RS-232 + 2× RS-485 Multi-COM, mehrere USB-Ports, zwei Gigabit-LAN + Mini-PCIe-Funkerweiterung — ein kompaktes Layout, leicht anzuschließen und zu warten.

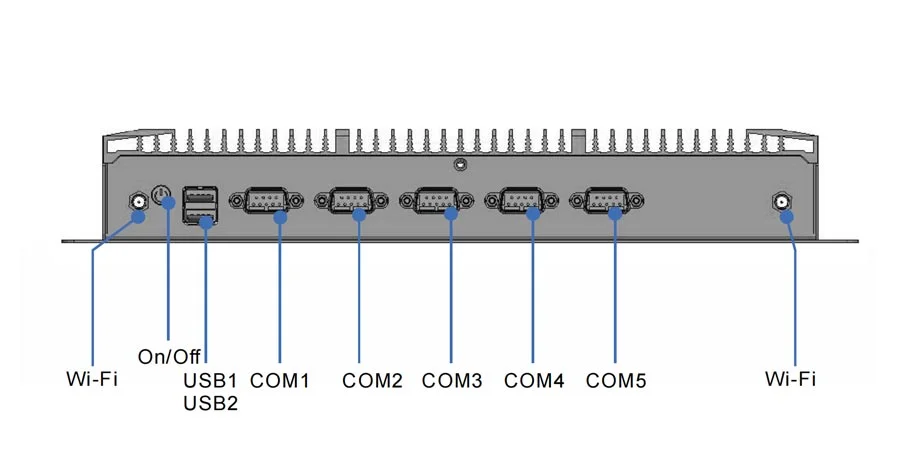

Frontblende

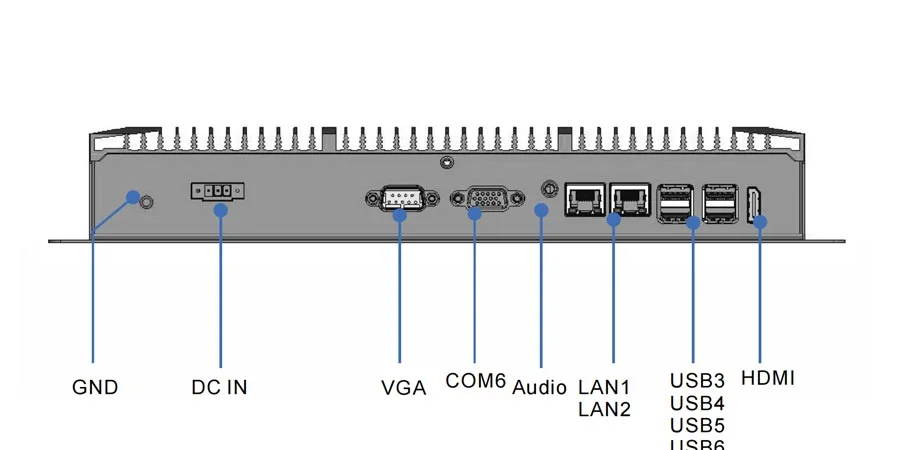

Rückseite
ABMESSUNGEN

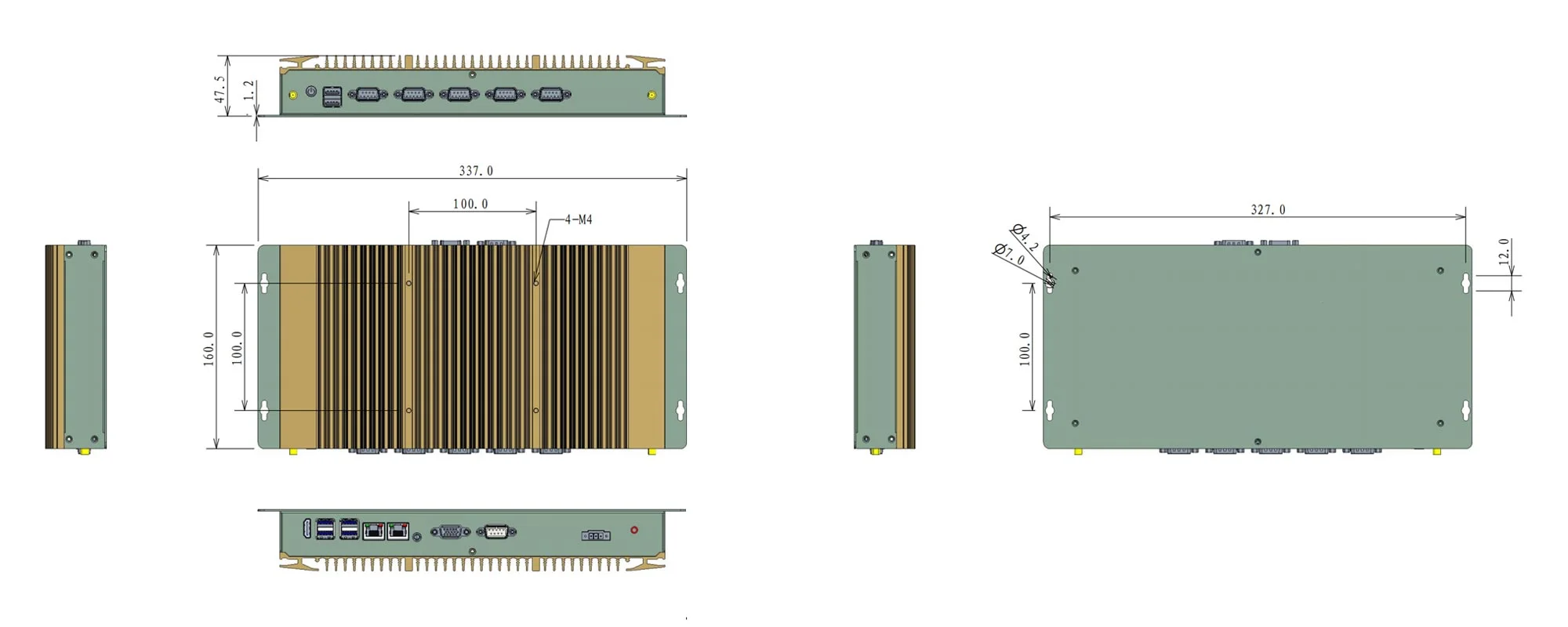

Abmessungen — Dreitafelprojektion (mm)
Einheit 337 × 160 × 47,5 mm · Montagemaße 327 × 100 mm · Nettogewicht 2,25 kg · Halterungs- / VESA-Wandmontage unterstützt.
BESTELLINFORMATIONEN
Bestellinformationen · Artikelnummer
Die untenstehenden Standardkonfigurationen sind direkt bestellbar; für individuelle CPU / Arbeitsspeicher / Speicher wenden Sie sich bitte an den Vertrieb.
| Nr. | Artikelnummer | Modell | Prozessor | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | C10.03.01.001 | EPC-306A | Intel® Celeron® J1900 | 8GB DDR3 | SSD 128GB |
| 02 | C10.03.01.002 | EPC-306A | Intel® Celeron® J1900 | 4GB DDR3 | SSD 128GB |
Hinweis: Aufgrund von Marktschwankungen können zentrale Komponenten wie CPU-Modell, Arbeitsspeicher und Speicher abweichen — die aktuelle Konfiguration erfragen Sie bitte bei unserem Vertriebsteam.

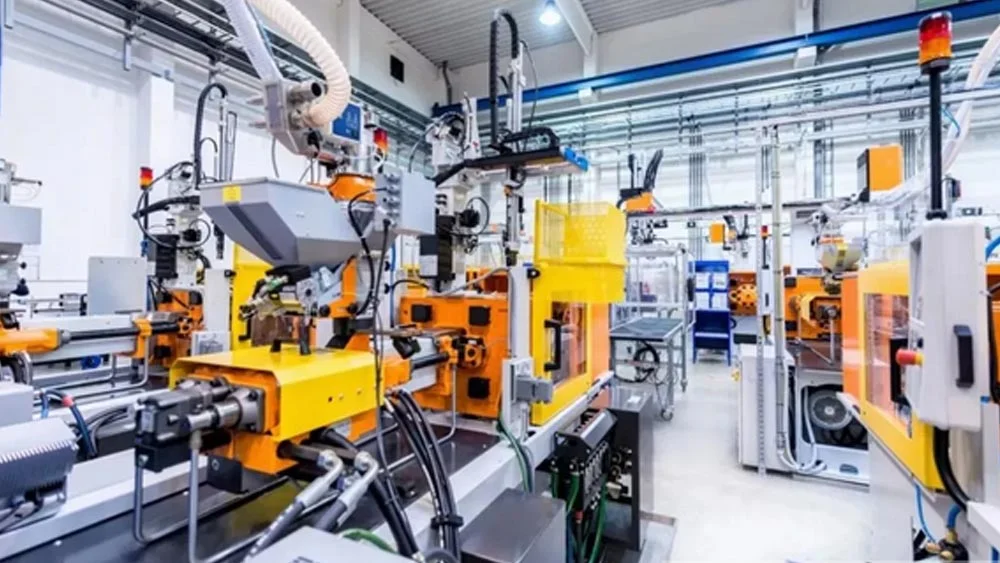

ANWENDUNGEN
EPC-306A – Typische Anwendungen
Mit zahlreichen COM-Ports, zwei Gigabit-LAN und modularer Erweiterung kommt der EPC-306A in den vier folgenden Industrieszenarien breit zum Einsatz.
ANPASSUNG · OPTIONEN GLEICHES MODELL
EPC-306A – Anpassungsoptionen gleicher Baugröße
Reichen I/O oder Erweiterbarkeit des Standard-EPC-306A für Ihr Projekt nicht aus? Im erweiterten Gehäuse 337×160 J1900 economy wählen Sie die modulare FlexCore™ Anpassung — eine austauschbare Drei-Board-Architektur mit mehr I/O-Erweiterung, je nach Einsatzszenario.
📞 Haben Sie weitere Anpassungswünsche? Anzahl der Ports anpassen / CPU-Plattform aufrüsten / andere Stromversorgung / OEM-Branding — kontaktieren Sie unsere Vertriebsingenieure für ein individuelles Konzept und Angebot.
EPC-306A – Auswahlberatung
Schildern Sie uns Projekthintergrund, I/O- und Stromanforderungen sowie Stückzahl — unsere Ingenieure antworten innerhalb von 24 Stunden mit vollständigem Datenblatt, Angebot und Plan zur Prototypenbewertung.
