24" Breitbild-P-CAP-10-Punkt-Multitouch + Aluminium-Frontblende mit IP65-Frontpanel + feuchtigkeitsdicht versiegelte IP65-I/O-Anschlüsse — der leichte Industrie-Touch-Panel-PC mit Intel® Core™ der 12. Generation
Der WPC-W2422A-L ist ein leichter Industrie-Panel-PC mit 23,6" für Inspektionsbereiche, Büros, Verpackungslinien und Umgebungen mit leichter Feuchtigkeit. Seine Industriestruktur mit Aluminium-Frontblende bietet IP65-Schutz an der Frontblende und bewältigt zuverlässig Staub, Spritzwasser und tägliche Reinigung. Das 23,6" Full-HD-Breitbild bietet eine größere Anzeigefläche für Industrievisualisierung, HMI, Daten-Dashboards und Büroaufgaben vor Ort. Angetrieben von Intel® Core™ der 12. Generation i3 / i5 / i7 verbindet er hohe Rechenleistung mit stabilem Betrieb. Ohne aufwendige Schutzinvestitionen verbessert er Systemstabilität und Umgebungstauglichkeit deutlich — ein kosteneffizientes Upgrade vom kommerziellen zum Industrie-PC.
Aluminiumblende + IP65-Frontpanel + IP65 feuchtigkeitsdicht versiegeltes I/O — ein kosteneffizientes Upgrade vom kommerziellen All-in-One zum Industriegerät.
IP65-Schutzart an der Frontblende bewältigt zuverlässig Staubspritzer, Feuchtigkeit, Alkoholwischen und tägliche Reinigung. Geeignet für den Dauerbetrieb in Inspektionsbereichen, Büros und Umgebungen mit leichter Feuchtigkeit. Nicht für Hochdruck-Heißwasser-Washdown ausgelegt — für anspruchsvolle Washdown-Prozesse wählen Sie die G-Klasse (IP69K).

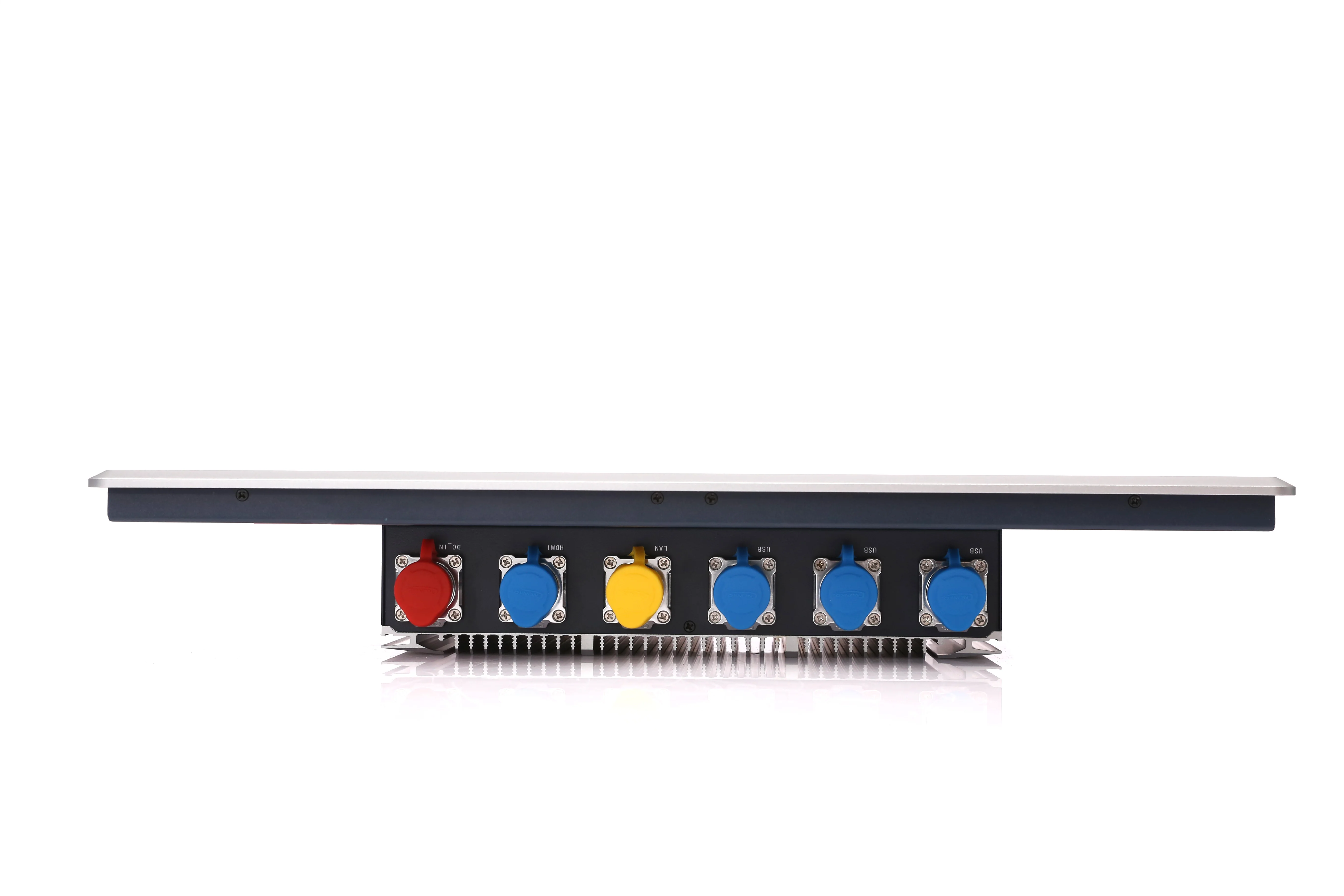

Alle I/O-Anschlüsse nutzen ein polymerversiegeltes Design und erreichen IP65-Schutz gegen Feuchtigkeit und Staub. Neben der Frontblende sind auch die rückseitigen Anschlüsse geschützt, was das Eindringen von Feuchtigkeit / Staub und dadurch verursachte Kurzschlüsse und Ausfälle verhindert. Im Vergleich zu den offen liegenden Anschlüssen gewöhnlicher kommerzieller All-in-Ones ist die Gesamtzuverlässigkeit deutlich höher.
Frontblende aus Aluminium 6061 in Luftfahrtqualität + stranggepresste Aluminium-Gehäusestruktur: leichter, bessere Kühlung, rost- und korrosionsbeständig. Die eloxierte Frontblendenoberfläche widersteht chemischen Reinigungsmitteln (Hypochlorit, Alkohol, quartäre Ammoniumverbindungen) für sorgenfreies tägliches Wischen. Die leichte Struktur eignet sich für VESA-Wandmontage, Tischaufstellung und Einbau.
Projiziert-kapazitiver Touch (P-CAP), 10-Punkt-Multitouch, unterstützt Bedienung mit nassen Händen und Handschuhen. FHD TFT LED LCD 1920 × 1080 Industriedisplay, 350 cd/m² Helligkeit, AG-Entspiegelung, 50.000 Stunden Hintergrundbeleuchtungs-Lebensdauer.
Intel® Core™ i3-1215U / i5-1235U / i7-1255U in drei Stufen. 10C12T-Leistungscluster mit Iris-Xe-Grafik.
Konzipiert für die Schnittstelle zwischen Büro und Produktion: Büros, Bürobereiche in der Werkstatt, Inspektionsräume und Erfassungsstationen. Im Vergleich zu gewöhnlichen kommerziellen All-in-Ones bietet er IP65-Schutz am Gesamtgerät + Industrie-Weitbereichsspannung + stabilen 24/7-Betrieb. Etwa 40-50 % günstiger als die Edelstahl-Klassen G / S — ein kosteneffizientes Industrie-Upgrade.
1920 × 1080 Full-HD-Auflösung, 16:9-Breitbild, zeigt Multi-Fenster-Dashboards + industrielles SCADA + ERP/MES-Terminals auf einem Bildschirm. 16,7 Mio. Echtfarben + 178°-Rundum-Blickwinkel-IPS-Panel, geeignet sowohl für Bürolesbarkeit als auch für die Überwachung vor Ort.
4-polige steckbare Phoenix-Klemme, 9-36V DC Weitbereichs-Spannungseingang. Vierfacher Schutz gegen Überspannung / Überstrom / Verpolung / Surge. Geeignet für direkte Versorgung über 24V-Industrie-SPS / 12V-Fahrzeugszenarien.
Aufgebaut auf der Vier-Elemente-Architektur von FlexCore™: i-Core + i-Function-Erweiterung + i-Connect-I/O + Smart-Thermal-Management. Langlebiger Display-Erhalt mit bedarfsgerechten Mainboard-Upgrades, was Branchenanpassung und künftige Upgrades erleichtert.
Vier abgestimmte Schutzmechanismen: ① Spannungsschutz + ② Notstromversorgung + ③ Start-Stopp-Steuerung + ④ System-Selbstwiederherstellung. Kein Datenverlust bei Stromausfall, langfristig stabil. Multi-OS-Unterstützung: Win 10/11 · Ubuntu · CentOS.
Unterstützt drei Montagevarianten: Einbau-Panel-Mount (716×326 mm Standardausschnitt) / VESA 75×75 / 100×100 Wandmontage / Tischständer. Lüfterloses Kühldesign mit 0 dB Geräusch für störungsfreie Büroumgebungen.
Datenblatt V1.0 · Aktualisiert 2026-04-29 · Aufgrund von Marktschwankungen bei Chips können Schlüsselchips abweichen; die endgültige Spezifikation ist durch den Vertrieb zu bestätigen.
| Parameter | Intel® Core™ i3-1215U | Intel® Core™ i5-1235U | Intel® Core™ i7-1255U |
|---|---|---|---|
| Prozessor | i3-1215U | i5-1235U | i7-1255U |
| Kerne | 6 (2P+4E) | 10 (2P+8E) | 10 (2P+8E) |
| Threads | 8 | 12 | 12 |
| Frequenz | 1,2~4,4 GHz | 1,3~4,4 GHz | 1,7~4,7 GHz |
| Cache | 10 MB L3-Cache | 12 MB L3-Cache | 12 MB L3-Cache |
| TDP | 15W | ||
| Grafik | Intel UHD Graphics (64 EUs) | Intel Iris Xe Graphics (80 EUs) | Intel Iris Xe Graphics (96 EUs) |
| Arbeitsspeicher | 8~32 GB DDR5 | ||
| Speicher | 2 × M.2 NVMe | ||
| Parameter | Spezifikation |
|---|---|
| USB 3.0 | 3 |
| HDMI | 1 |
| Gigabit-Ethernet | 1 |
| Wi-Fi (optional) | Dualband-Funkmodul 2.4G/5G |
| 4G/5G (optional) | 4G/5G LTE alle Netze (optional) |
| Parameter | Spezifikation |
|---|---|
| Stromanschluss | 4-polige steckbare Klemme, 9~36V DC Weitbereichs-Spannungseingang |
| ATX-Schalter | 1× ATX-Netzschalter |
| Boot-Modus | AT/ATX-Modusumschaltung (integriert) |
| Parameter | Spezifikation |
|---|---|

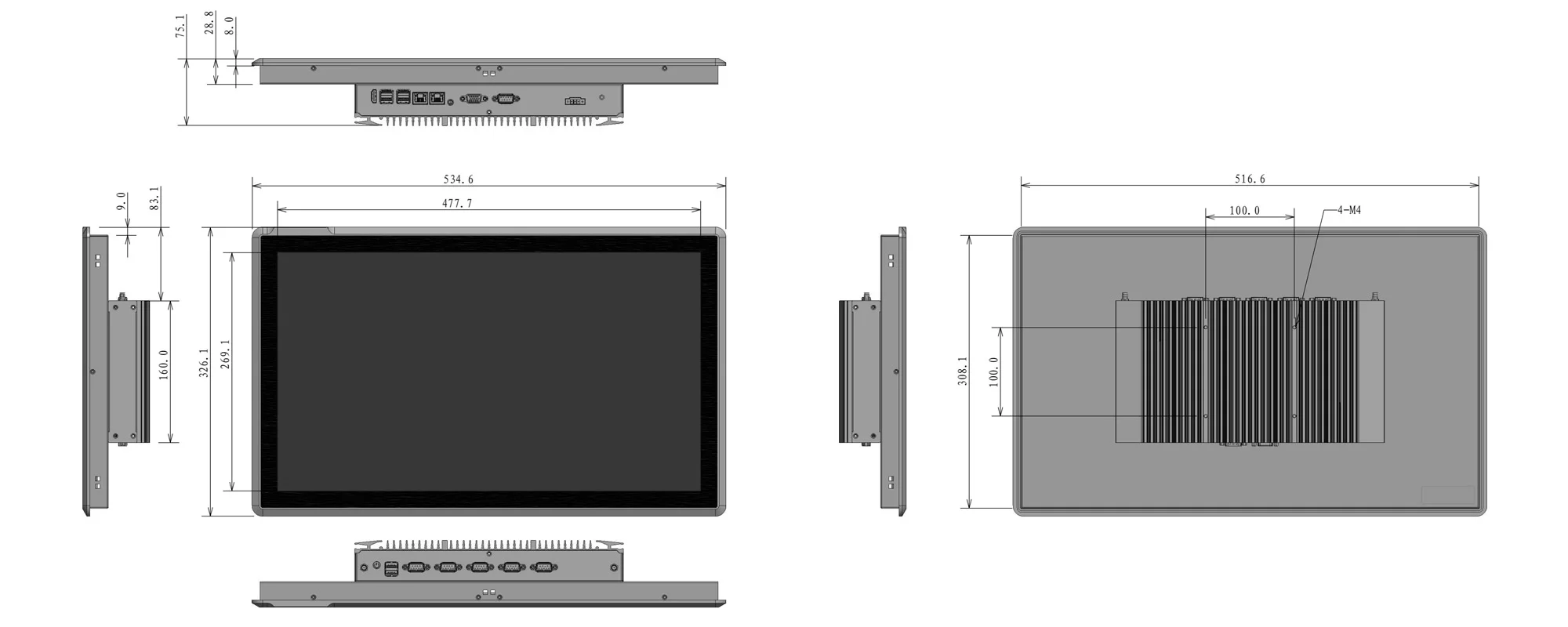

| Abmessungen | 534,6(B)×326,1(T)×88,1(H) mm |
| Einbaumaße | 516,6(B)×308,1(T) mm (Panelausschnitt) |
| Gewicht | 6,75 KG netto |
| Gehäusematerial | Hochfestes Aluminium 6061 |
| Mechanischer Aufbau | Stranggepresstes Aluminium + Blechstruktur |
| Montage | Einbau-Panel-Mount / VESA 75×75 Wandmontage |
| MTBF | 60.000 Std. |
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | 0~60℃ (Weitbereich -40~80℃ optional) |
| Lagertemperatur | -10~70℃ (Weitbereich -40~80℃ optional) |
| Relative Luftfeuchtigkeit | 10%~90%, nicht kondensierend |
| EMV | CE, FCC (EN 55032 & EN 55035) |
| EMV-Oberschwingungen | EN IEC 61000-3-2 |
| Parameter | Spezifikation |
|---|---|
| Displaygröße | 23,6" (16:9) |
| Displaytyp | FHD TFT LED LCD |
| Auflösung | 1920 × 1080 |
| Farben | 16,7 Mio. |
| Helligkeit | 350 cd/m² |
| Kontrast | 500:1 |
| Lebensdauer Hintergrundbeleuchtung | 50.000 Std. |
| Touch-Typ | Projiziert-kapazitiver Touch (P-CAP), 10-Punkt |
| Touch-Schutz | IP65 (Frontblende) |
| Parameter | Spezifikation |
|---|---|
| Windows | Windows 7 / Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
| Parameter | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| BIOS-Anpassung | BIOS / Boot-LOGO / OEM |

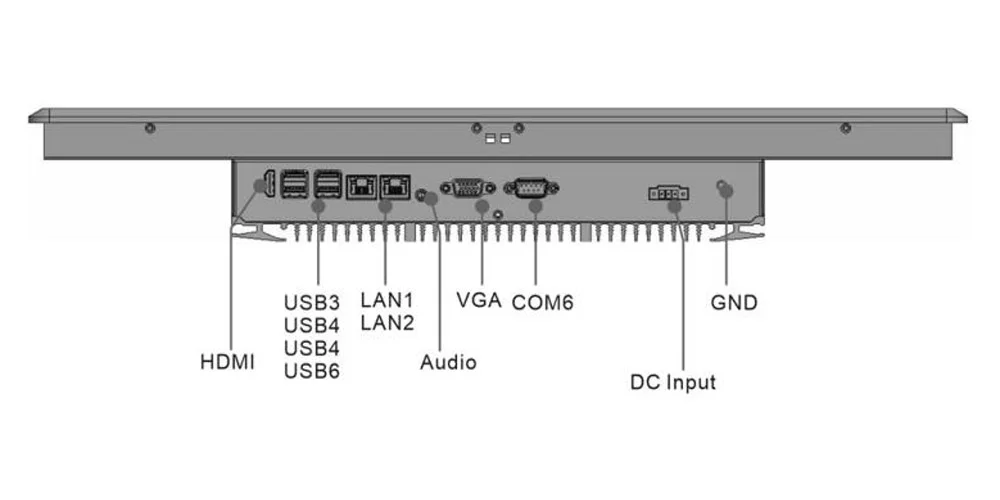

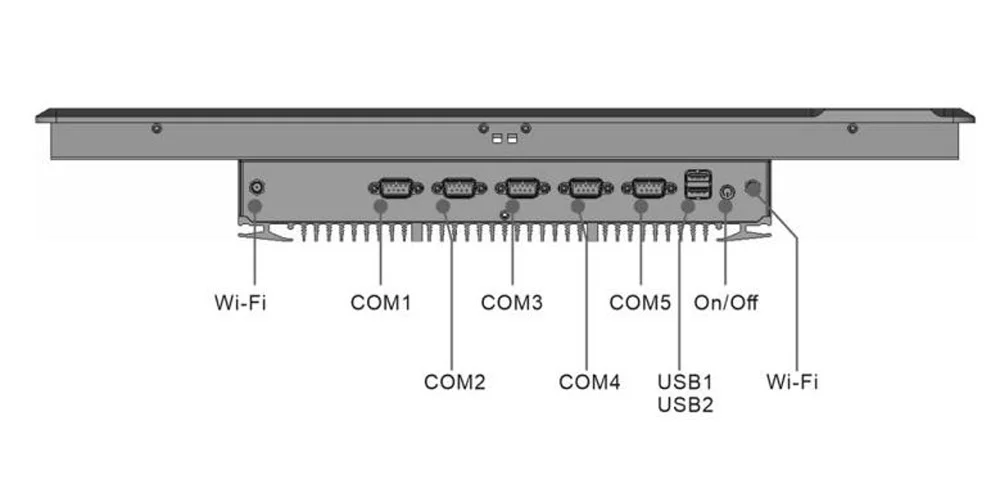

Alle Anschlüsse nutzen ein polymerversiegeltes Design und erreichen IP65-Schutz gegen Feuchtigkeit und Staub, was die Zuverlässigkeit gegenüber den offen liegenden Anschlüssen gewöhnlicher kommerzieller All-in-Ones deutlich erhöht.
24" Ultrabreit-Standardausschnitt · drei Montageoptionen: Einbau / VESA 75×75 Wandmontage / Tisch.
Aluminiumfarbe, Weitbereichstemperatur (-40~80℃), 4G/5G-Modul, Wi-Fi und RFID-Optionen — bitte mit dem Vertrieb bestätigen.
| Nr. | Artikelnummer | Modell | Prozessor + Touchscreen | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | C5.02.08.084 | WPC-W2422A-L | Intel® i3-1215U，23,6" P-CAP | 8GB RAM | SSD 1TB |
| 02 | C5.02.08.085 | WPC-W2422A-L | Intel® i5-1235U，23,6" P-CAP | 8GB RAM | SSD 1TB |
| 03 | C5.02.08.086 | WPC-W2422A-L | Intel® i5-1255U，23,6" P-CAP | 8GB RAM | SSD 1TB |
Hinweis: Aufgrund von Marktschwankungen können Schlüsselchips wie CPU, Arbeitsspeicher und Speicher abweichen. Weitbereichstemperatur-Version (-40~80℃), 4G/5G-Modul und RFID-Optionen werden projektbezogen angepasst — bitte wenden Sie sich an unser Vertriebsteam.
Aufgebaut auf IP65-Frontpanel + IP65-I/O + Aluminiumgehäuse ist der WPC-W2422A-L ein kosteneffizientes Upgrade vom kommerziellen All-in-One zum Industriegerät.
Nennen Sie uns Ihren Projekthintergrund (Inspektion / Büro / Überwachung vor Ort / Labor), die Montageart (Einbau / VESA / Tisch), Ihren Weitbereichstemperatur-Bedarf und die Bestellmenge — unsere Ingenieure antworten innerhalb von 24 Stunden mit einem vollständigen Datenblatt + Angebot + Plan zur Musterbewertung.
