15,6 Zoll Breitbild-P-CAP 10-Punkt-kapazitiver Touch + Frontblende aus 304/316 Edelstahl mit IP69K-Schutz + Einbau-Konsolenmontage — der hygienische Industrie-Touch-Panel-PC mit Intel® Core™ der 12. Generation

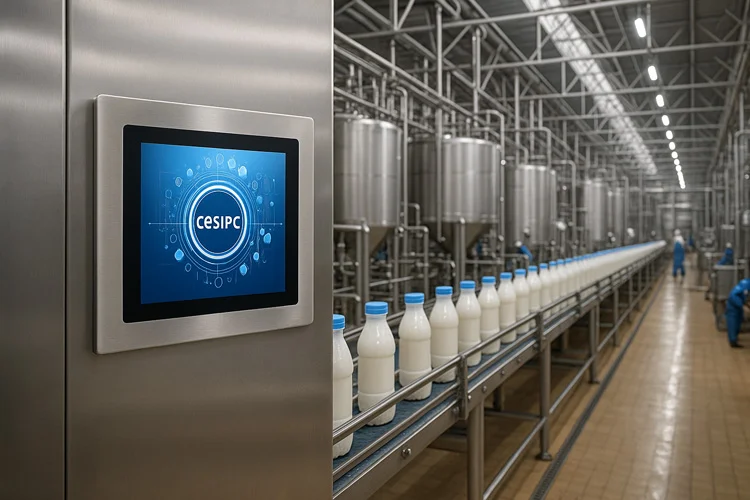

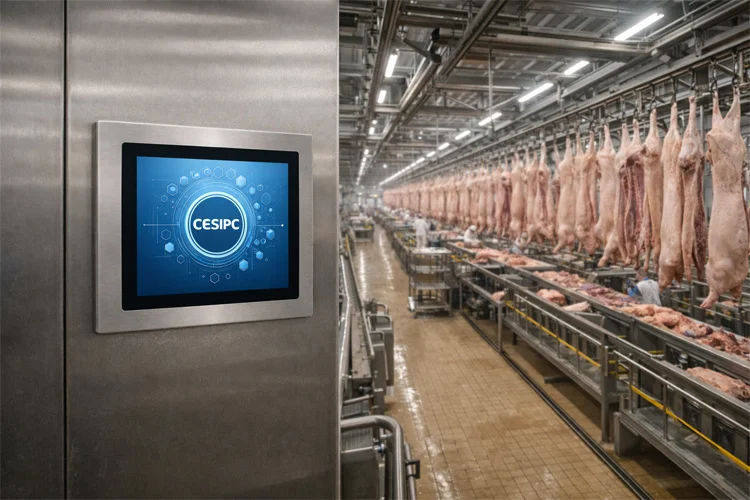

Der WPC-W1522A-S ist ein 15-Zoll-Einbau-Hygiene-Industrie-Panel-PC für Lebensmittelverarbeitung, Molkerei, Pharma und saubere Washdown-Bereiche. Seine SUS304-Edelstahl-Frontblende mit Einbau-Struktur erreicht durch bündige Montage IP69K-Schutz und eignet sich ideal für die Anlagenintegration in Hygiene- und Reinigungszonen. Angetrieben von Intel® Core™ i3 / i5 / i7 der 12. Generation, vereint er hohe Leistung mit geringem Stromverbrauch. Das 15-Zoll-4:3-Display eignet sich für Anlagen-HMI, Linienüberwachung und Feldinformationsdarstellung — eine zuverlässige Lösung für die Digitalisierung von Hygiene-Werkstätten.
Edelstahl-Frontblende IP69K + Einbau-Konsolenmontage + besseres Preis-Leistungs-Verhältnis als die vollständig geschlossene G-Güte — die beste Wahl für 90 % der Hygieneanwendungen.
Die Frontblende aus 304 / 316 Edelstahl mit IP69K-Schutz hält direktem Washdown mit 80 °C / 100 bar Hochdruck-Heißwasser stand. Die Frontblende erfüllt die Hygienestandards EHEDG / 3-A für sorgenfreie tägliche Tiefenreinigung. Das rückseitige Standard-I/O bleibt außerhalb der Nasszone und bietet ein besseres Preis-Leistungs-Verhältnis als eine vollständig geschlossene G-Güte.
Einbau-Panel-Montagedesign: Die Frontblende wird in Schaltschränke / Reinraumtrennwände / Anlagenfronten eingebaut, sodass nur die Front der Washdown-Zone ausgesetzt ist, während die rückseitige Verkabelung in der Trockenzone gewartet wird. Der VESA-100×100-Standardausschnitt deckt Industriekonsolen / Reinraum-Touchscreens / Anlagen-HMI-Stationen ab.
Frontblende aus 304 / 316 Edelstahl in Lebensmittelqualität ohne schmutzfangende Spalten. Die spiegelnd gebürstete Oberfläche widersteht Korrosion und chemischen Reinigungsmitteln (Hypochlorit, Wasserstoffperoxid, quartäre Ammoniumverbindungen) und korrodiert auch bei langem Kontakt mit Salzlauge, Säuren oder Laugen nicht. Optionales 316-Upgrade für küstennahe Umgebungen mit hohem Salzgehalt.
Projiziert-kapazitiver Touch (P-CAP), 10-Punkt-Multi-Touch, unterstützt Bedienung mit nassen Händen und Handschuhen. XGA TFT LED LCD Industriedisplay mit 1024 × 768, 300-350 cd/m² Standardhelligkeit (Hochhelligkeit 500-1000 nits anpassbar), AG-Entspiegelung, 50.000 Stunden Hintergrundbeleuchtungs-Lebensdauer.
Intel® Core™ i3-1215U / i5-1235U / i7-1255U in drei Leistungsstufen. 10C12T-Leistungscluster mit integrierter Iris Xe Grafik.

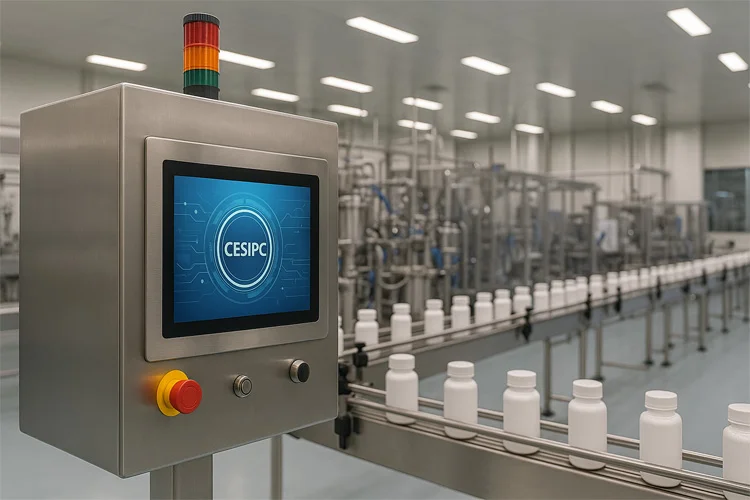

Kompatibel mit FDA-Materialien in Lebensmittelqualität + ISO 22000 Lebensmittelsicherheits-Managementsystem. Geeignet für kritische Compliance-Szenarien wie GMP-Pharmalinien / HACCP-Lebensmittelsicherheitsmanagement / 3-A-Molkereistandards.
IP69K-Frontblende + Einbaumontage erfüllt 90 % der Hygieneanwendungs-Anforderungen. Mit rückseitiger Verkabelung in der Trockenzone liegen die Gesamtkosten etwa 30 % niedriger als bei einer vollständig geschlossenen G-Güte — die beste Wahl für den Einbau in Konsolen.

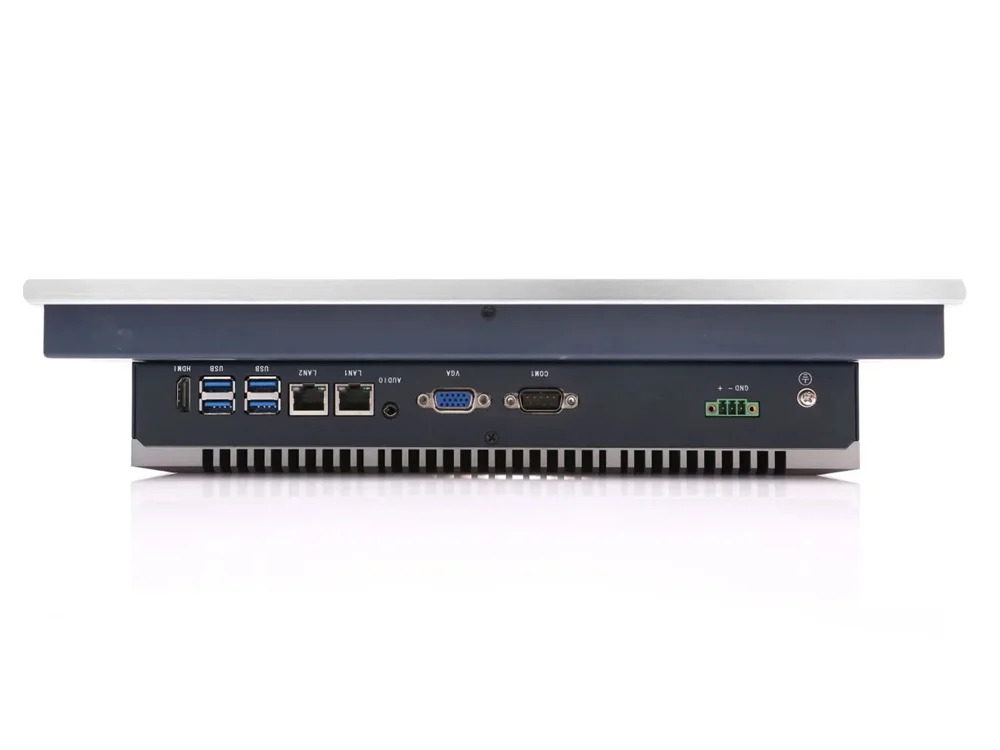

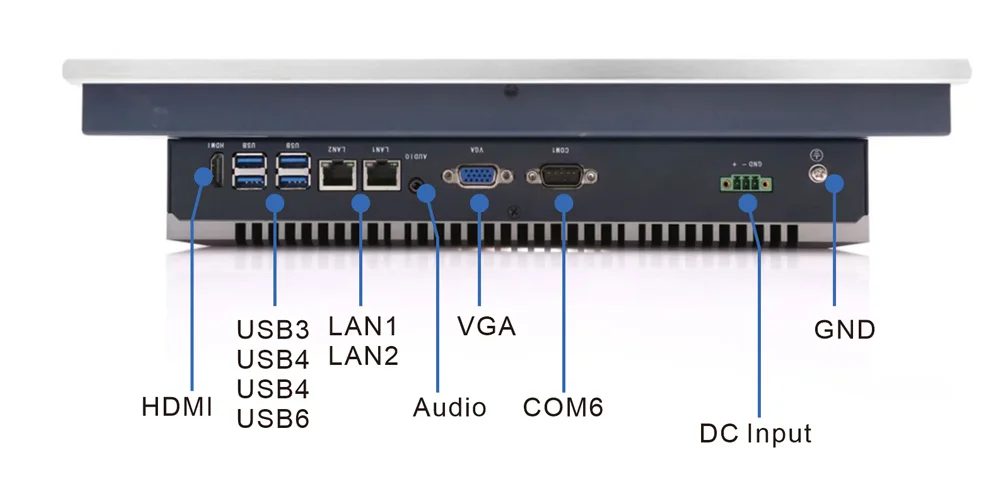

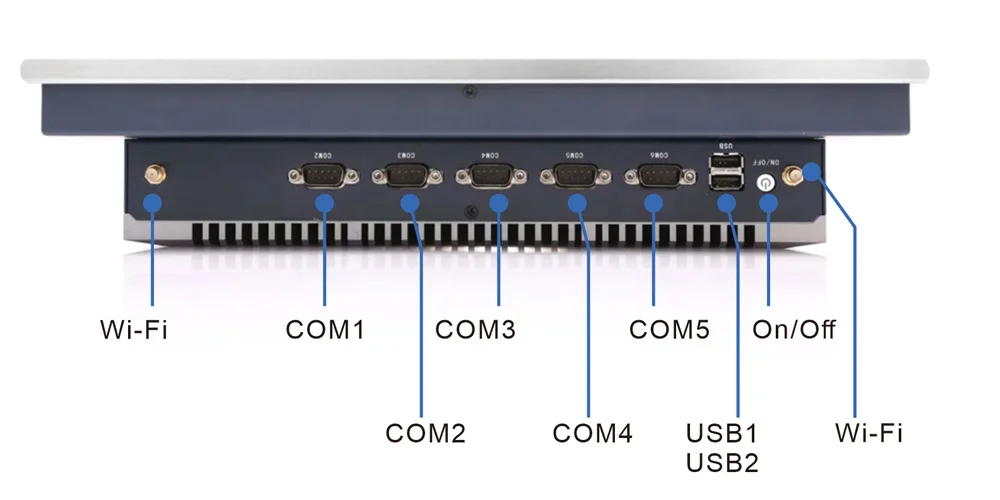

Die Rückseite des Geräts sitzt im Schaltschrank / in der Trockenzone mit Standard-Industrie-I/O: 4× USB 3.0 + 2× USB 2.0 + 4× COM + 2× GbE + HDMI + VGA + Audio. Keine abgedichteten Steckverbinder in Luftfahrtqualität erforderlich, was Wartung und Erweiterung erleichtert.
3-polige steckbare Phoenix-Klemme, 9-36V DC Weitbereichs-Spannungseingang. Vierfachschutz gegen Überspannung / Überstrom / Verpolung / Surge. Geeignet für 24V-Industrie-PLC-Direktversorgung / 12V-Fahrzeugszenarien.
Aufgebaut auf der FlexCore™ Vier-Element-Architektur: i-Core + i-Function-Erweiterung + i-Connect-I/O + Smart-Thermal-Management. Langlebige Display-Beibehaltung mit bedarfsgerechten Mainboard-Upgrades.
Vier koordinierte Schutzmechanismen: ① Stromversorgungsschutz + ② Notstromversorgung + ③ Start-Stopp-Steuerung + ④ System-Selbstwiederherstellung. Ein Stromausfall beschädigt keine kritischen Chargendaten und hält die HACCP-Rückverfolgungskette lückenlos. Multi-OS-Unterstützung: Win 10/11 · Ubuntu · CentOS.
Datenblatt V1.0 · Aktualisiert 2026-03-20 · Aufgrund von Marktschwankungen bei Chips können Schlüsselchips abweichen; die endgültige Spezifikation ist mit dem Vertrieb zu bestätigen.
| Parameter | Intel® Core™ i3-1215U | Intel® Core™ i5-1235U | Intel® Core™ i7-1255U |
|---|---|---|---|
| Prozessor | i3-1215U | i5-1235U | i7-1255U |
| Kerne | 6 (2P+4E) | 10 (2P+8E) | 10 (2P+8E) |
| Threads | 8 | 12 | 12 |
| Frequenz | 1,2~4,4 GHz | 1,3~4,4 GHz | 1,7~4,7 GHz |
| Cache | 10 MB L3-Cache | 12 MB L3-Cache | 12 MB L3-Cache |
| TDP | 15W | ||
| Grafik | Intel UHD Graphics (64 EUs) | Intel Iris Xe Graphics (80 EUs) | Intel Iris Xe Graphics (96 EUs) |
| Arbeitsspeicher | 8~32 GB DDR5 | ||
| Speicher | 2 × M.2 NVMe SSD | ||
| Parameter | Spezifikation |
|---|---|
| USB | 4×USB3.0，2×USB2.0 |
| RS232 | 4 |
| RS485 | 2 |
| Gigabit Ethernet | 2 × RJ45（Intel I210 ,10/100/1000Mbps） |
| Audio | 3,5 mm TRRS |
| Display-Ausgang | HDMI OUT, VGA OUT |
| Wi-Fi (optional) | Dualband-2,4G/5G-Funkmodul, Bluetooth |
| Parameter | Spezifikation |
|---|---|
| Stromanschluss | 1× 3-polige steckbare Klemme, 9~36V DC Weitbereichs-Spannungseingang |
| Netzschalter | 1× ATX-Netzschalter |
| Boot-Modus | AT/ATX-Moduswahlschalter (integriert) |
| Parameter | Spezifikation |
|---|---|

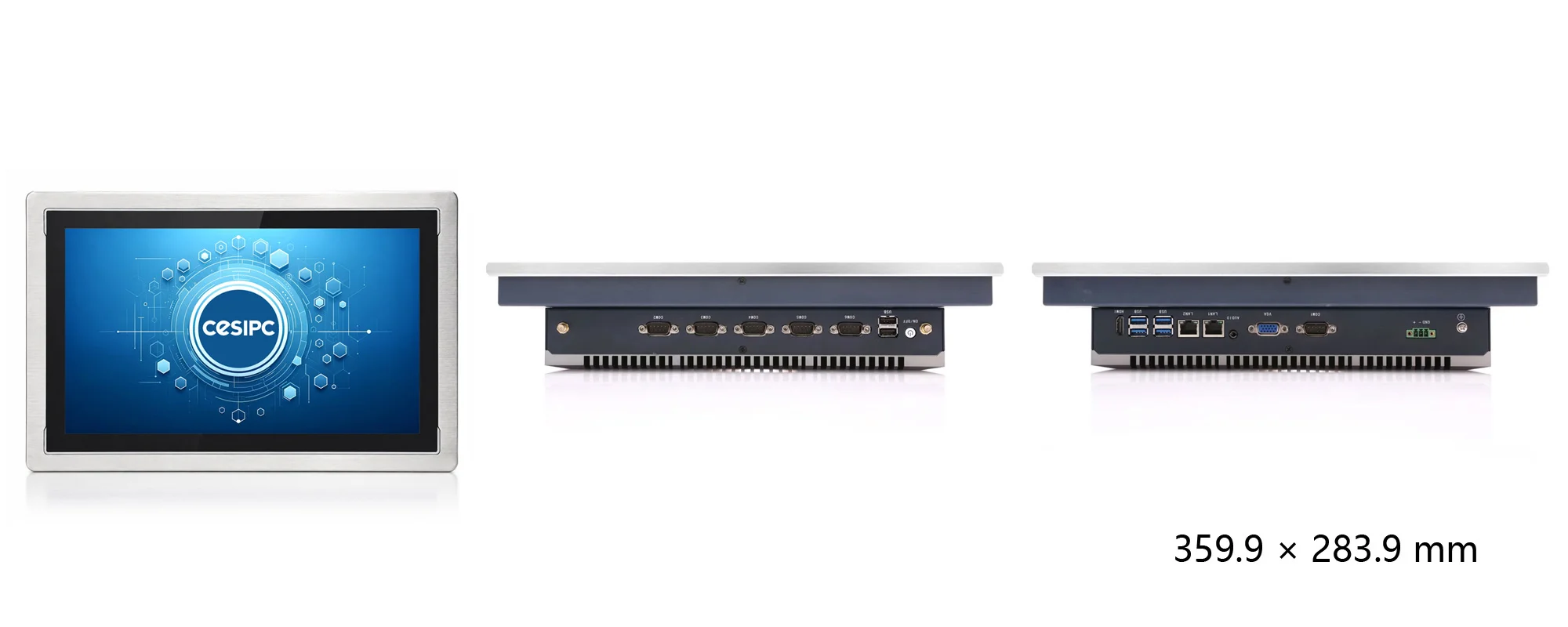

| Abmessungen | 349,9(B)×283,9(T)×75,1(H) mm |
| Gewicht | 6,2 KG netto |
| Gehäusematerial | SUS304 Edelstahl |
| Mechanische Struktur | Blechkonstruktion |
| Montage | Panel-Einbaumontage / VESA 100×100 Wandmontage |
| Reset-Taster | 1× Reset-Taster |
| Watchdog | Hardware-Watchdog unterstützt |
| MTBF | 50.000 Std. |
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | 0~60℃ (Weitbereichstemperatur -40~80℃ optional) |
| Lagertemperatur | -10~70℃ (Weitbereichstemperatur -40~80℃ optional) |
| Relative Luftfeuchtigkeit | 10%~90%, nicht kondensierend |
| EMV | CE, FCC (EN 55032 & EN 55035) |
| EMV-Oberschwingungen | EN IEC 61000-3-2 |
| Parameter | Spezifikation |
|---|---|
| Displaygröße | 15,6 Zoll (16:9) |
| Display-Typ | XGA TFT LED LCD |
| Auflösung | 1024 × 768 |
| Farben | 16,2 Mio. |
| Helligkeit | 350 cd/m² |
| Kontrast | 1000:1 |
| Lebensdauer Hintergrundbeleuchtung | 50.000 Std. |
| Touch-Typ | Projiziert-kapazitiver Touch (P-CAP), 10-Punkt |
| Touch-Schutzart | IP65 (Frontblende) |
| Parameter | Spezifikation |
|---|---|
| Windows | Windows 7 / Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
| Parameter | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| BIOS-Anpassung | BIOS / Boot-LOGO / OEM |
Die IP69K-Edelstahl-Frontblende wird in die Konsole eingebaut, während die Rückseite im Schaltschrank / in der Trockenzone mit Standard-Industrie-I/O sitzt — für einfache Erweiterung und Wartung.
15,6 Zoll Breitbild-Standardausschnitt · Einbau-Konsolen-Panel-Montage + optional VESA 100×100.
Edelstahlgüte (304 / 316), Einbauausschnitt-Abmessungen und 3-A- / EHEDG-Zertifizierung werden projektspezifisch angepasst — bitte zur Bestätigung den Vertrieb kontaktieren.
| Nr. | Artikelnummer | Modell | Prozessor + Touchscreen | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | / | WPC-W1522A-S | Intel® Core™I3-1215U，15 Zoll P-CAP | 8GB DDR5 | SSD 256GB |
| 02 | / | WPC-W1522A-S | Intel® Core™I3-1215U，15 Zoll P-CAP | 8GB DDR5 | SSD 512GB |
| 03 | / | WPC-W1522A-S | Intel® Core™I3-1215U，15 Zoll P-CAP | 16GB DDR5 | SSD 512GB |
| 04 | / | WPC-W1522A-S | Intel® Core™I5-1235U，15 Zoll P-CAP | 8GB DDR5 | SSD 256GB |
| 05 | / | WPC-W1522A-S | Intel® Core™I5-1235U，15 Zoll P-CAP | 16GB DDR5 | SSD 256GB |
| 06 | / | WPC-W1522A-S | Intel® Core™I5-1235U，15 Zoll P-CAP | 16GB DDR5 | SSD 512GB |
| 07 | / | WPC-W1522A-S | Intel® Core™I5-1235U，15 Zoll P-CAP | 32GB DDR5 | SSD 256GB+1T |
| 08 | / | WPC-W1522A-S | Intel® Core™I7-1255U，15 Zoll P-CAP | 16GB DDR5 | SSD 256GB |
| 09 | / | WPC-W1522A-S | Intel® Core™I7-1255U，15 Zoll P-CAP | 32GB DDR5 | SSD 512GB |
| 10 | / | WPC-W1522A-S | Intel® Core™I7-1255U，15 Zoll P-CAP | 32GB DDR5 | SSD 256GB+1T |
Hinweis: Aufgrund von Marktschwankungen können Schlüsselchips wie CPU, Arbeitsspeicher und Speicher abweichen. Die Frontblende aus 304 / 316 Edelstahl und die 3-A- / EHEDG-Zertifizierung werden projektspezifisch angepasst — bitte wenden Sie sich an unser Vertriebsteam.
Aufbauend auf einer IP69K-Frontblende + Einbaugehäuse aus 304/316 Edelstahl ist der WPC-W1522A-S eine kostengünstige Lösung für den Einbau in Lebensmittel- / Pharma-Konsolen.
Nennen Sie uns Ihren Projekthintergrund (Lebensmittel / Pharma / Meeresfrüchte / Molkerei), die Einbau-Konsolenausschnitt-Abmessungen, die Edelstahlgüte (304 / 316) und die Bestellmenge — unsere Ingenieure antworten innerhalb von 24 Stunden mit vollständigem Datenblatt + Angebot + Musterbewertungsplan.
