15" P-CAP kapazitiver 10-Punkt-Touch + 304/316 Edelstahl-Frontblende, IP69K-Schutz + eingebetteter Konsolen-Panel-Mount, ein hygienischer Industrie-Touch-Panel-PC mit 12th Gen Intel® Core™

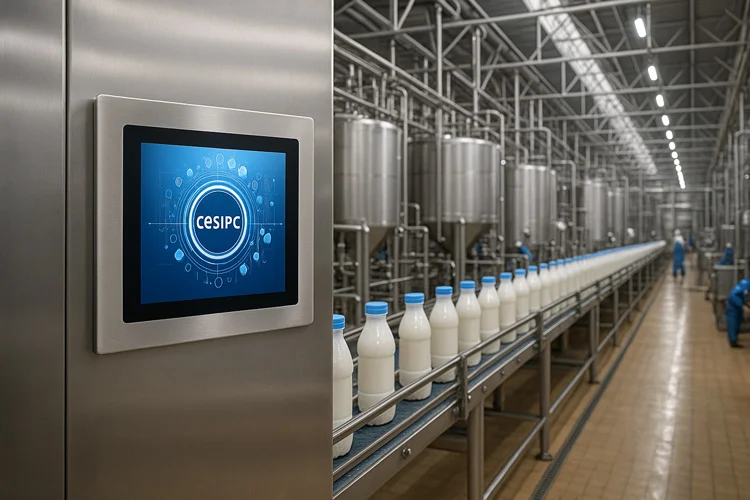

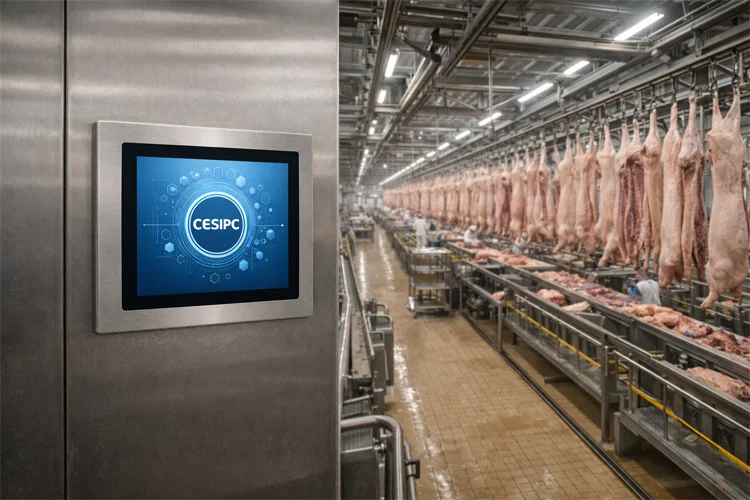

Der WPC-S1522A-S ist ein 15-Zoll-Einbau-Hygiene-Industrie-Panel-PC für Lebensmittelverarbeitung, Molkerei, Pharma und hygienische Washdown-Zonen. Er nutzt eine Edelstahl-Frontblende aus SUS304 in einer Einbau-Konstruktion, die in Geräteschränke oder Produktionslinienmaschinen montiert wird und dem Gerät vollen IP69K-Schutz verleiht, der Hochtemperatur-Hochdruck-Washdown, Schaumreinigung und häufiger Desinfektion standhält. Angetrieben von 12th Gen Intel® Core™ i3 / i5 / i7 verbindet er Leistung, stabilen Betrieb und langfristige Verfügbarkeit. Das 15-Zoll-4:3-Design eignet sich für geräteseitiges HMI, Linienüberwachung und Vor-Ort-Informationsanzeige — eine leistungsstarke Lösung zur Digitalisierung hygienischer Werkstätten.
Edelstahl-Frontblende IP69K + eingebettete Konsolenmontage + besseres Preis-Leistungs-Verhältnis als die vollständig versiegelte G-Klasse — die beste Wahl für 90 % der Hygiene-Szenarien.
304 / 316 Edelstahl-Frontblende mit IP69K-Schutz, hält direktem Washdown mit 80 °C / 100 bar Hochdruck-Heißwasser stand. Die Frontblende erfüllt die EHEDG- / 3-A-Hygienestandards für eine sorgenfreie tägliche Tiefenreinigung. Mit Standard-I/O auf der Rückseite außerhalb der Nasszone bietet das Gerät ein besseres Preis-Leistungs-Verhältnis als die vollständig versiegelte G-Klasse.
Eingebettetes Panel-Mount-Design: Die Frontblende wird in einen Schaltschrank / eine Reinraumtrennwand / ein Gerätepanel eingebettet, sodass nur die Frontblende der nassen Washdown-Zone ausgesetzt ist, während die rückseitige Verkabelung in der Trockenzone gewartet wird. Die VESA-100×100-Standardmontage deckt Industriekonsolen / Reinraum-Touchscreens / Geräte-HMI-Stationen ab.
304 / 316 lebensmittelechte Edelstahl-Frontblende ohne schmutzfangende Spalten. Die gebürstete Spiegeloberfläche ist beständig gegen Korrosion und chemische Reinigungsmittel (Hypochlorit, Wasserstoffperoxid, quartäre Ammoniumverbindungen) und bleibt bei dauerhaftem Kontakt mit Salzlake, Säuren und Laugen rostfrei. Ein optionales 316-Upgrade meistert salzreiche Küstenumgebungen.
Projiziert-kapazitiver Touch (P-CAP) mit 10-Punkt-Multi-Touch, unterstützt Bedienung mit nassen Händen und Handschuhen. XGA TFT LED LCD 1024 × 768 Industriepanel, 300-350 cd/m² Standardhelligkeit (500-1000 nits Hochhelligkeit anpassbar), AG-Antireflexbeschichtung, 50.000 Stunden Backlight-Lebensdauer.
Intel® Core™ i3-1215U / i5-1235U / i7-1255U in drei Stufen. Bis zu 10C12T Leistungscluster mit Iris-Xe-Grafik.

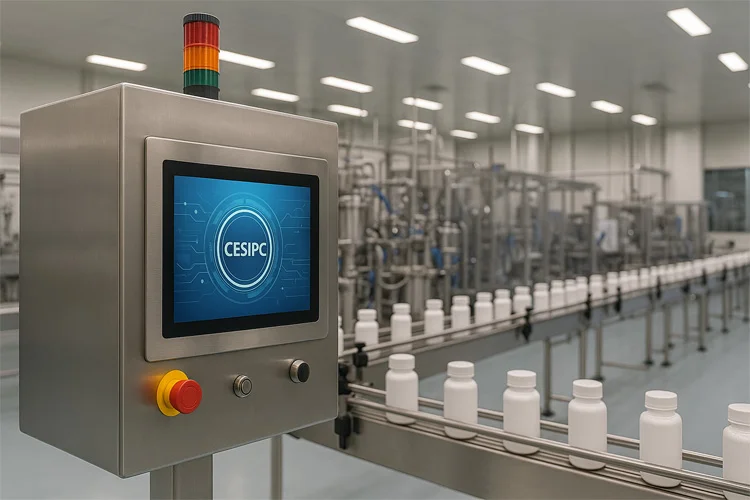

Kompatibel mit FDA-lebensmittelechten Materialien + ISO-22000-Lebensmittelsicherheitsmanagementsystem. Geeignet für kritische Compliance-Szenarien wie GMP-Pharmalinien / HACCP-Lebensmittelsicherheitsmanagement / 3-A-Molkereistandards.
IP69K-Frontblende + Einbaumontage deckt 90 % der Hygiene-Szenarien ab. Mit der rückseitigen Verkabelung in der Trockenzone liegen die Gesamt-Stückkosten rund 30 % unter denen der vollständig versiegelten G-Klasse — die beste Wahl für den konsoleneingebetteten Einsatz.

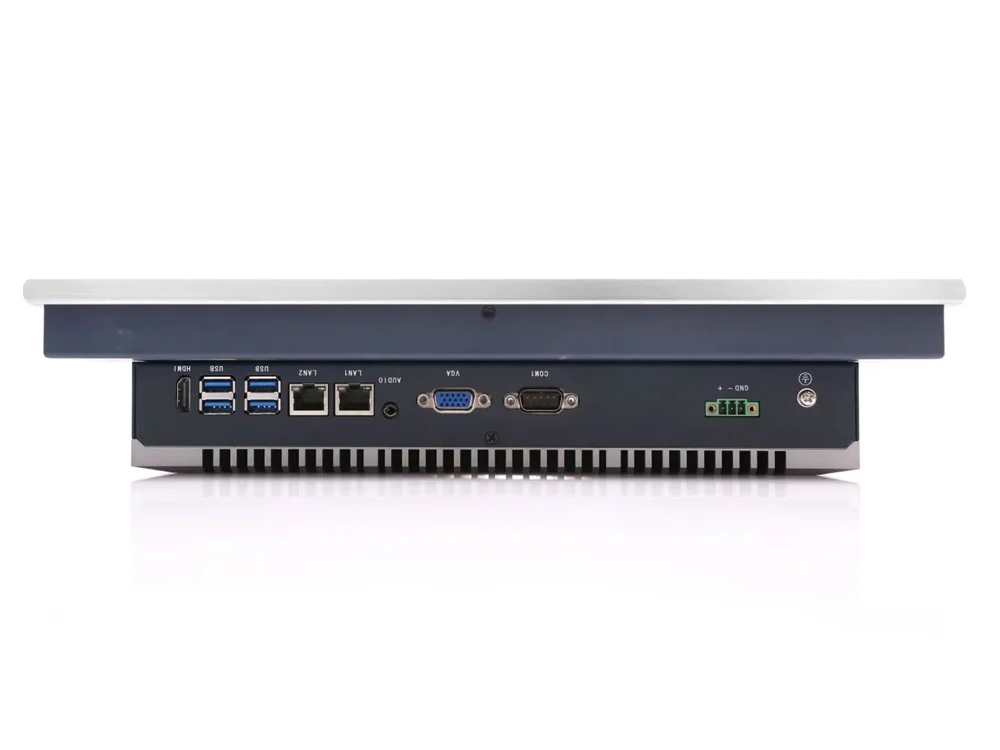

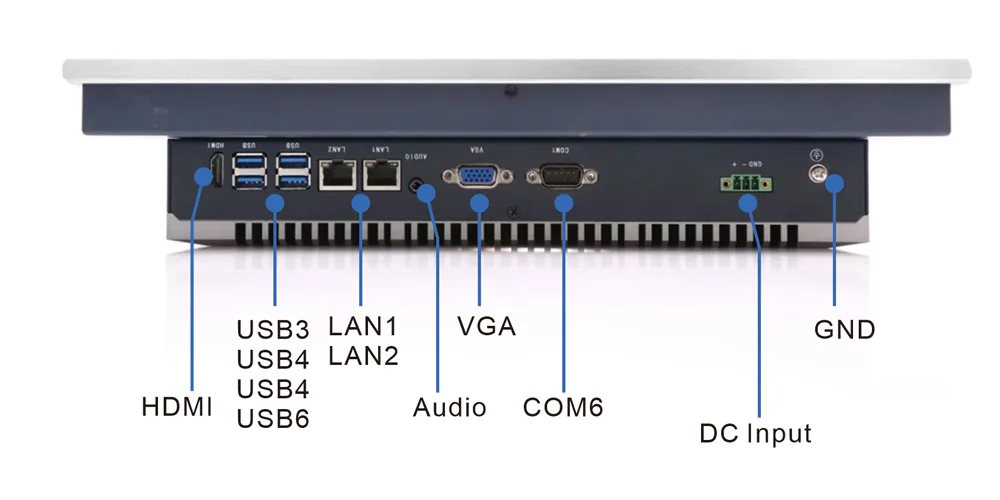

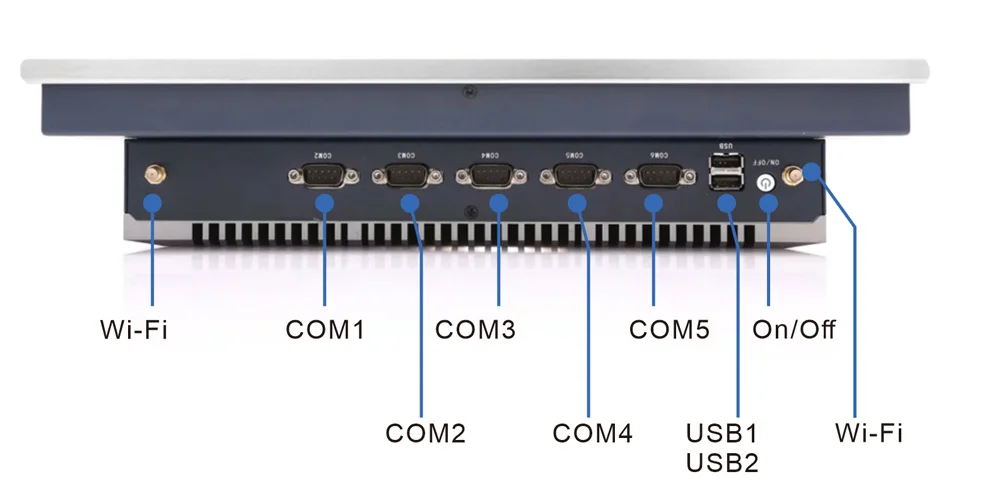

Die Rückseite des Geräts sitzt im Schaltschrank / in der Trockenzone mit Standard-Industrie-I/O: 4× USB 3.0 + 2× USB 2.0 + 4× COM + 2× GbE + HDMI + VGA + Audio. Keine versiegelten Anschlüsse in Luftfahrtqualität erforderlich, was Wartung und Erweiterung erleichtert.
3-polige steckbare Phoenix-Klemme mit 9-36V-DC-Weitbereichseingang. Vierfacher Schutz gegen Überspannung / Überstrom / Verpolung / Überspannungsspitzen. Kompatibel mit 24V-Industrie-PLC-Direktversorgung und 12V-Fahrzeugmontage-Szenarien.
Basiert auf der FlexCore™-Vier-Elemente-Architektur: i-Core Smart-Core + i-Function Erweiterung + i-Connect Schnittstelle + Smart-Thermal-Management. Langfristige Display-Verfügbarkeit, Mainboard bei Bedarf aufrüstbar.
Vier koordinierte Schutzmechanismen: ① Stromschutz + ② Notstromversorgung + ③ Start-Stopp-Steuerung + ④ System-Selbstwiederherstellung. Stromausfall beschädigt keine kritischen Chargendaten und hält die HACCP-Rückverfolgbarkeitskette lückenlos. Multi-OS-Unterstützung: Win 10/11 · Ubuntu · CentOS.
Datenblatt-Version V1.0 · Aktualisiert 2026-03-20 · Aufgrund von Schwankungen am Chipmarkt können sich Schlüsselchips ändern; die endgültige Konfiguration ist mit dem Vertrieb zu bestätigen.
| Parameter | Intel® Core™ i3-1215U | Intel® Core™ i5-1235U | Intel® Core™ i7-1255U |
|---|---|---|---|
| Prozessor | i3-1215U | i5-1235U | i7-1255U |
| Kerne | 6 (2P+4E) | 10 (2P+8E) | 10 (2P+8E) |
| Threads | 8 | 12 | 12 |
| Taktfrequenz | 1.2~4.4 GHz | 1.3~4.4 GHz | 1.7~4.7 GHz |
| Cache | 10 MB L3 Cache | 12 MB L3 Cache | 12 MB L3 Cache |
| TDP | 15W | ||
| Grafik | Intel UHD Graphics (64 EUs) | Intel Iris Xe Graphics (80 EUs) | Intel Iris Xe Graphics (96 EUs) |
| Arbeitsspeicher | 8~32 GB DDR5 | ||
| Speicher | 2 × M.2 NVMe | ||
| Parameter | Spezifikation |
|---|---|
| USB | 4×USB3.0，2×USB2.0 |
| RS232 | 4 |
| RS485 | 2 |
| Gigabit-Ethernet | 2 × RJ45（Intel I210 ,10/100/1000Mbps） |
| Audio | 3.5mm TRRS |
| Display-Ausgang | HDMI OUT，VGA OUT |
| Wi-Fi (optional) | Dualband-2.4G/5G-Funkkarte, Bluetooth |
| Parameter | Spezifikation |
|---|---|
| Stromanschluss | 1-reihige 3-polige steckbare Klemme, unterstützt 9~36V-DC-Weitbereichseingang |
| Netzschalter | 1× ATX-Netzschalter |
| Boot-Modus | AT/ATX-Modus-Umschaltung (integriert) |
| Parameter | Spezifikation |
|---|---|
| Abmessungen | 349.9 (L) × 283.9 (B) × 75.1 (T) mm |
| Gewicht | 6.2 KG netto |
| Gehäusematerial | SUS304 Edelstahl |
| Mechanische Struktur | Blechkonstruktion |
| Montage | Einbau-Panel-Mount / VESA-100×100-Wandmontage |
| Reset-Schalter | 1× Reset-Schalter |
| Watchdog | Hardware-Watchdog unterstützt |
| MTBF | 50.000 Std. |
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | 0~60℃ (Weitbereichstemperatur -40~80℃ optional) |
| Lagertemperatur | -10~70℃ (Weitbereichstemperatur -40~80℃ optional) |
| Relative Luftfeuchtigkeit | 10%~90%, nicht kondensierend |
| EMV | CE、FCC（EN 55032 & EN 55035） |
| EMV-Oberschwingungen | EN IEC 61000-3-2 |
| Parameter | Spezifikation |
|---|---|
| Displaygröße | 15 Zoll (4:3) |
| Displaytyp | XGA TFT LED LCD |
| Auflösung | 1024 × 768 |
| Farben | 16,2 Mio. |
| Helligkeit | 350 cd/m² |
| Kontrast | 1000:1 |
| Backlight-Lebensdauer | 50.000 Std. |
| Touch-Typ | Projiziert-kapazitiver Touch (P-CAP), 10-Punkt |
| Touch-Schutzart | IP65 (Frontblende) |
| Parameter | Spezifikation |
|---|---|
| Windows | Windows 7 / Windows 10 / Windows 11 |
| Linux | Ubuntu 16.04 / 18.04 / 20.04 / 22.04 |
| Parameter | Spezifikation |
|---|---|
| Werkszertifizierung | ISO9001: 2015 |
| BIOS-Anpassung | BIOS / Boot-LOGO / OEM |
Die IP69K-Edelstahl-Frontblende wird in die Konsole eingebettet, während die Rückseite im Schaltschrank / in der Trockenzone mit Standard-Industrie-I/O für einfache Erweiterung und Wartung sitzt.
15-Zoll-Standardausschnittmaße · eingebetteter Konsolen-Panel-Mount + optional VESA 100×100.
Edelstahlgüte (304 / 316), Einbau-Ausschnittmaße und 3-A- / EHEDG-Zertifizierung werden projektspezifisch angepasst — bitte mit dem Vertrieb bestätigen.
| Nr. | Artikelnummer | Modell | Prozessor + Touchscreen | Arbeitsspeicher | Speicher |
|---|---|---|---|---|---|
| 01 | C5.02.08.064 | WPC-S1522A-S | Intel® Core™I3-1215U，15" P-CAP | 8GB DDR4 | SSD 256GB |
| 04 | C5.02.08.065 | WPC-S1522A-S | Intel® Core™I5-1235U，15" P-CAP | 8GB DDR4 | SSD 256GB |
| 08 | C5.02.08.066 | WPC-S1522A-S | Intel® Core™I7-1255U，15" P-CAP | 8GB DDR4 | SSD 256GB |
Hinweis: Aufgrund von Marktschwankungen können sich Schlüsselchips wie CPU, Arbeitsspeicher und Speicher ändern. 304 / 316 Edelstahl-Frontblende und 3-A- / EHEDG-Zertifizierung werden projektspezifisch angepasst — bitte wenden Sie sich für Details an unser Vertriebsteam.
Auf Basis einer IP69K-Frontblende + 304/316 Edelstahl-Einbaugehäuse ist der WPC-S1522A-S eine kostengünstige Wahl für den konsoleneingebetteten Einsatz in Lebensmittel / Pharma.
Nennen Sie uns Ihren Projekthintergrund (Lebensmittel / Pharma / Meeresfrüchte / Molkerei), die Einbau-Ausschnittmaße der Konsole, die Edelstahlgüte (304 / 316) und die Bestellmenge — unsere Ingenieure antworten innerhalb von 24 Stunden mit vollständigem Datenblatt + Angebot + Musterbewertungsplan.
